1. 引言：外六角螺栓標準體系概述

1.1 標準體系架構與發展歷程

中國外六角螺栓標準體系是在借鑒國際先進標準基礎上，結合國內工業發展需求逐步建立完善的。該體系主要包括 GB/T 5780、GB/T 5781、GB/T 5782、GB/T 5783 四個核心標準，它們共同構成了外六角螺栓產品的完整技術規范體系。

這四個標準的發展歷程體現了中國緊固件行業技術進步的軌跡。GB/T 5782 和 GB/T 5783 的最新版本為 2025 年 10 月 31 日發布、2026 年 2 月 1 日實施的 GB/T 5782-2025 和 GB/T 5783-2025，分別代替了已使用近十年的 2016 版標準。GB/T 5780 和 GB/T 5781 的最新版本為 2016 年發布的 GB/T 5780-2016 和 GB/T 5781-2016，目前正在進行修訂，將全面采用 ISO 4016:2022 和 ISO 4018:2022 國際標準。

從標準體系架構來看，這四個標準按照產品等級和螺紋型式進行分類。GB/T 5780 和 GB/T 5781 屬于 C 級產品，精度相對較低；GB/T 5782 和 GB/T 5783 屬于 A 級或 B 級產品，精度更高。在螺紋型式方面，GB/T 5780 和 GB/T 5782 為半螺紋設計，GB/T 5781 和 GB/T 5783 為全螺紋設計。這種分類方式既滿足了不同應用場景的需求，也體現了標準體系的科學性和系統性。

1.2 標準適用范圍與分類體系

GB/T 5780-2016《六角頭螺栓 C 級》適用于螺紋規格為 M5~M64、性能等級為 4.6 級和 4.8 級、產品等級為 C 級的粗牙六角頭螺栓。該標準規定了 C 級六角頭螺栓的型式尺寸、技術條件和標記，是粗制普通螺栓的技術規范。

GB/T 5781-2016《六角頭螺栓 全螺紋 C 級》適用于螺紋規格為 M5~M64、全螺紋、性能等級為 4.6 級和 4.8 級、產品等級為 C 級的六角頭螺栓。該標準與 GB/T 5780 的主要區別在于采用全螺紋設計，其余技術要求基本一致。

GB/T 5782-2025《緊固件 六角頭螺栓》適用于螺紋規格為 M1.6~M64、粗牙螺紋、性能等級為 4.8、5.6、8.8、10.9、12.9/12.9 級（鋼制）和 A2-50、A2-70、A4-50、A4-70、D4-70、D4-80、D6-70、D6-80 級（不銹鋼制）、產品等級為 A 級或 B 級的六角頭螺栓。該標準是 A 級和 B 級六角頭螺栓的通用技術規范。

GB/T 5783-2025《緊固件 六角頭螺栓 全螺紋》適用于螺紋規格為 M1.6~M64、全螺紋、性能等級與 GB/T 5782 相同、產品等級為 A 級或 B 級的六角頭螺栓。該標準與 GB/T 5782 的主要區別在于采用全螺紋設計。

從分類體系來看，這四個標準的核心區別在于產品等級和螺紋型式兩個維度。產品等級反映了制造精度的差異，A 級最高、B 級次之、C 級最低；螺紋型式則分為半螺紋和全螺紋兩種，分別適用于不同的連接需求。這種分類方式為用戶提供了清晰的選擇依據，能夠根據具體應用場景選擇最適合的產品。

2. GB5780/5781 與 GB5782/5783 標準對比分析

2.1 產品等級與精度差異

產品等級是區分這四個標準的首要維度，直接反映了螺栓的制造精度和質量水平。根據國家標準規定，螺栓的產品等級分為 A、B、C 三級，其中 A 級精度最高，B 級次之，C 級最低。

GB/T 5780 和 GB/T 5781 屬于 C 級產品，其制造精度相對較低。C 級螺栓用未加工的圓鋼制成，表面粗糙，尺寸精度相對較低。具體而言，C 級螺栓的螺紋公差為 6g 級，桿部直徑公差為 h14 級，頭部厚度公差允許 ±0.2mm。這種精度水平適用于對連接精度要求不高的場合，能夠滿足一般工業應用的基本需求。

GB/T 5782 和 GB/T 5783 屬于 A 級或 B 級產品，精度明顯高于 C 級。A 級和 B 級的劃分依據是螺栓的規格尺寸：A 級用于 d=1.6~24mm 且 l≤10d 或 l≤150mm（按較小值）的螺栓；B 級用于 d>24mm 或 l>10d 或 l>150mm（按較小值）的螺栓。A 級螺栓為精密級螺栓，栓桿由車床加工而成，表面光滑，尺寸精確；B 級螺栓屬于普通級螺栓，加工精度和表面光潔度略遜于 A 級螺栓，但明顯高于 C 級。

從制造工藝角度看，精度等級的差異直接影響了螺栓的加工方式和成本。C 級螺栓采用圓鋼輥壓工藝制造，工藝相對簡單，成本較低；A 級和 B 級螺栓則需要更精密的加工設備和工藝，如車床加工、磨削等，制造成本相應提高。這種成本差異在批量生產中會更加明顯，是用戶選擇時需要考慮的重要因素。

2.2 螺紋型式與結構設計差異

螺紋型式是這四個標準的另一個核心區別，分為半螺紋和全螺紋兩種設計。這種差異不僅體現在結構上，更重要的是影響了螺栓的力學性能和使用場景。

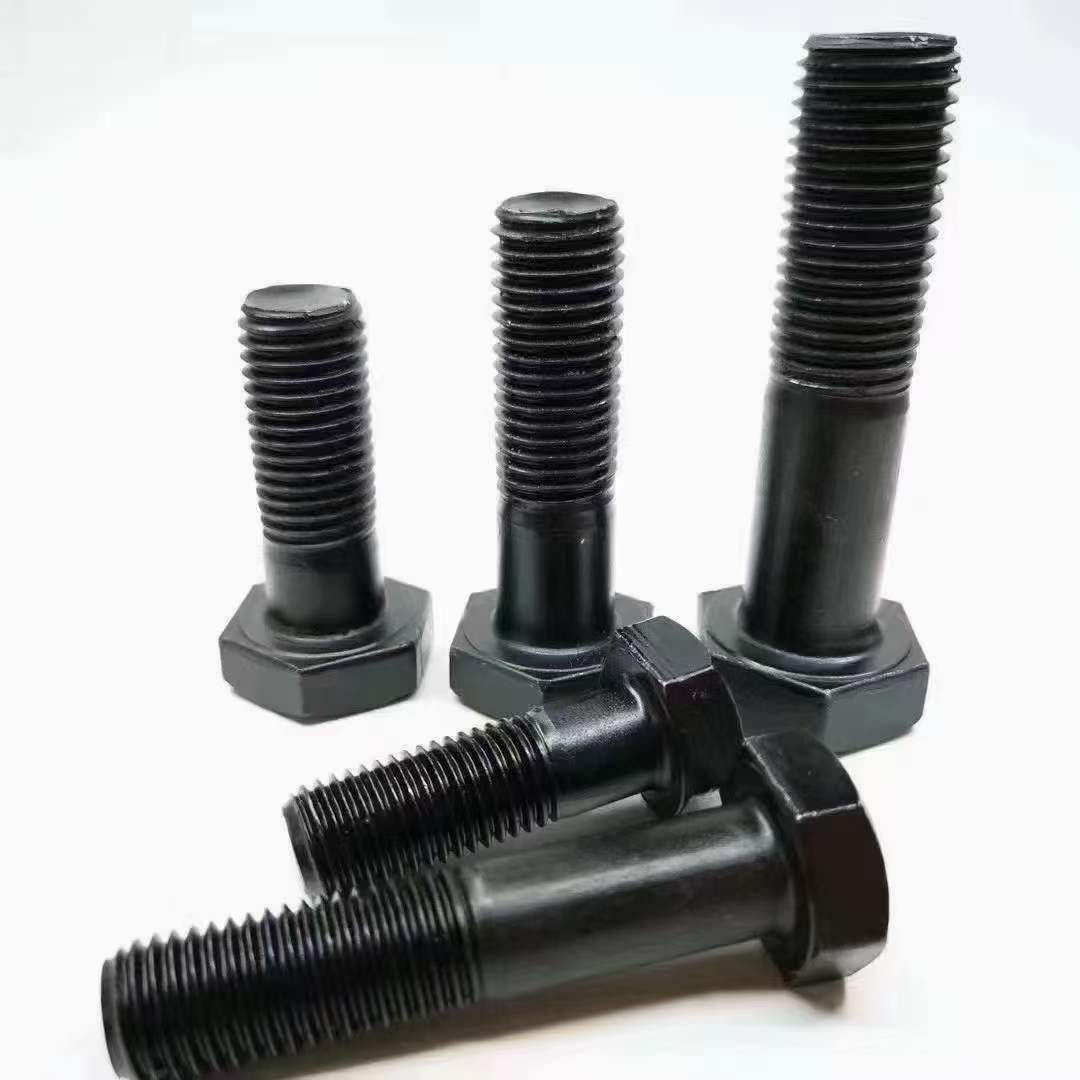

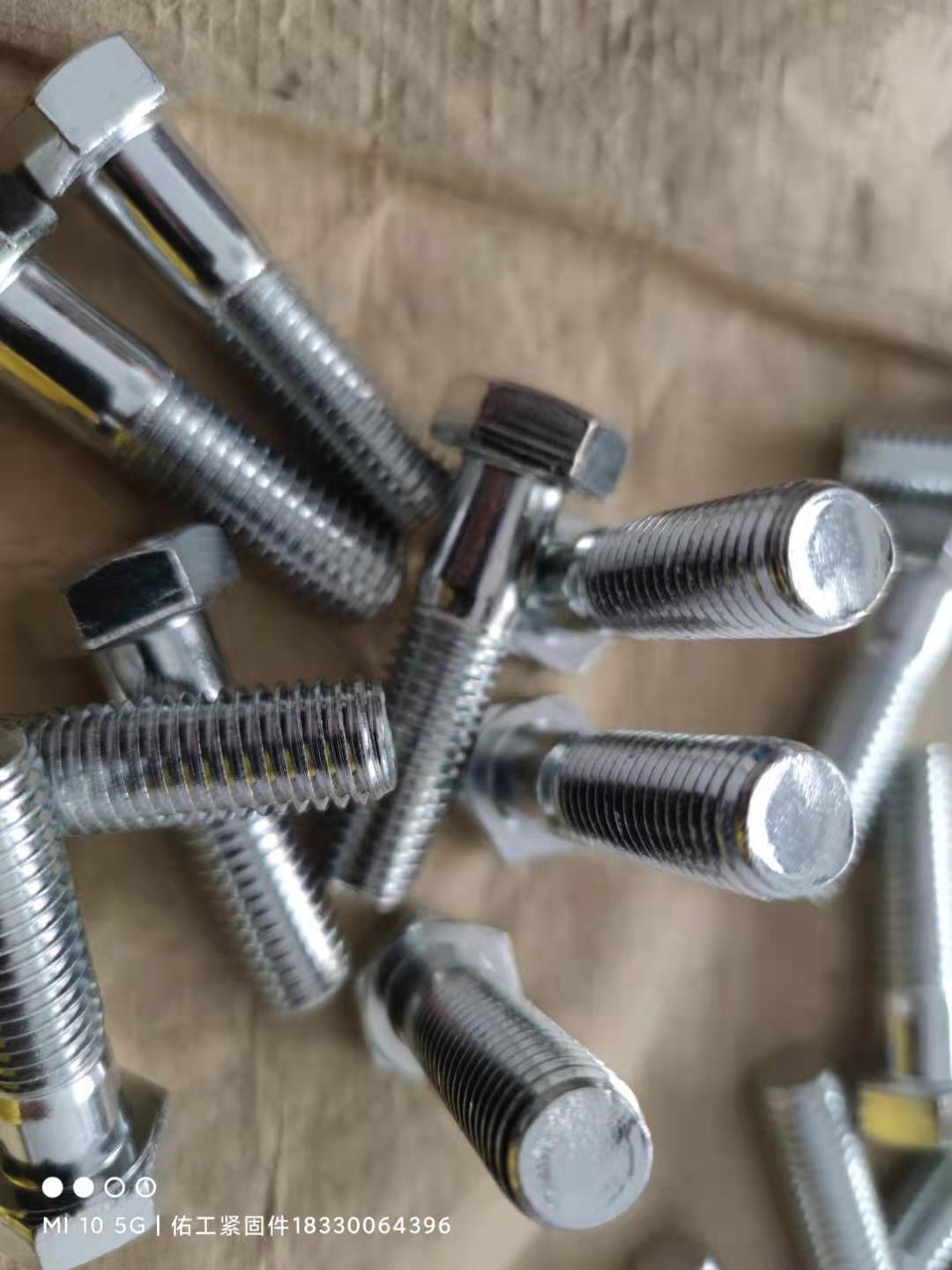

GB/T 5780 和 GB/T 5782 采用半螺紋設計，即螺栓桿部只有部分帶有螺紋，其余部分為光滑的光桿段。半螺紋設計的螺紋長度根據具體標準需求進行精心裁剪，既非全長也非極簡。這種設計的優勢在于能夠在保證連接強度的同時，減少不必要的螺紋加工，降低制造成本。同時，光桿段的存在使得螺栓在被夾緊件中能夠更好地定位，提高連接的穩定性。

GB/T 5781 和 GB/T 5783 采用全螺紋設計，即從螺栓頭部下表面至螺桿末端全程布滿螺紋，無任何光桿區域。全螺紋設計的螺紋精度統一為 6g 級，頭部尺寸、螺紋精度的公差范圍完全統一，確保了互換性。這種設計的優勢在于整個桿部都能提供螺紋連接，特別適用于需要全長螺紋連接或調節功能的場合。

從力學性能角度分析，半螺紋和全螺紋設計各有特點。半螺紋螺栓的實際內徑比全螺紋螺栓大，螺桿直徑更厚，因此強度更高。全螺紋螺栓因搓牙工藝，其牙的底徑較小，強度不如半螺紋螺栓。但全螺紋設計在某些應用場景下具有獨特優勢，如需要精確調節連接長度、承受軸向載荷為主的場合等。

2.3 性能等級與材料要求差異

性能等級和材料要求是體現螺栓承載能力和適用范圍的重要指標。這四個標準在這方面存在顯著差異，反映了不同應用場景對螺栓性能的不同要求。

GB/T 5780 和 GB/T 5781 的性能等級為 3.6、4.6 和 4.8 級（GB/T 5781-2016 已刪除 3.6 級），材料主要為 Q235 鋼。性能等級的表示方法為：數字前的 "3" 或 "4" 表示公稱抗拉強度的 1/100（單位為 MPa），數字后的 ".6" 或 ".8" 表示屈服強度與抗拉強度的比值。例如，4.8 級螺栓的公稱抗拉強度為 400MPa，屈服強度為 320MPa（400×0.8）。Q235 鋼是一種常用的碳素結構鋼，含碳量在 0.14%-0.22% 之間，具有良好的塑性和焊接性能，但強度相對較低。

GB/T 5782-2025 和 GB/T 5783-2025 的性能等級更加豐富，鋼制螺栓包括 4.8、5.6、8.8、10.9、12.9/12.9 級，不銹鋼螺栓包括 A2-50、A2-70、A4-50、A4-70、D4-70、D4-80、D6-70、D6-80 級。其中，8.8 級螺栓的抗拉強度≥800MPa，屈服強度≥640MPa；10.9 級螺栓的抗拉強度≥1000MPa，屈服強度≥900MPa；12.9 級螺栓的抗拉強度≥1200MPa，屈服強度≥1080MPa。這種多樣化的性能等級選擇能夠滿足從一般機械到高端裝備的不同需求。

從材料角度看，GB/T 5782 和 GB/T 5783 不僅包括碳素鋼和合金鋼，還涵蓋了不銹鋼和有色金屬材料。不銹鋼螺栓組別包括 A2（304 不銹鋼）、A4（316 不銹鋼）、D4、D6 等，性能等級從 50 到 80 不等。這種材料多樣性使得螺栓能夠適應不同的使用環境，如耐腐蝕要求高的化工設備、食品機械等。

2.4 制造工藝與質量控制差異

制造工藝和質量控制是保證螺栓產品質量的關鍵環節，這四個標準在這些方面也存在明顯差異。

GB/T 5780 和 GB/T 5781 作為 C 級產品，其制造工藝相對簡單。C 級螺栓采用圓鋼輥壓工藝制造，螺孔為 Ⅱ 類孔且孔徑比螺桿直徑大 1-2 毫米，通過栓桿抗剪和孔壁承壓傳遞剪力。這種工藝的特點是生產效率高、成本低，但精度相對較低。在質量控制方面，C 級螺栓的檢驗要求相對寬松，主要控制基本的尺寸和力學性能指標。

GB/T 5782 和 GB/T 5783 作為 A 級或 B 級產品，制造工藝更加復雜和精密。A 級螺栓需要經過車削、磨削等多道工序，表面粗糙度和尺寸精度要求嚴格。在質量控制方面，這些標準建立了更加完善的檢驗體系，包括原材料檢驗、過程檢驗和最終檢驗等多個環節。

表面處理是制造工藝的重要組成部分，對螺栓的耐腐蝕性和外觀質量有重要影響。GB/T 5780 和 GB/T 5781 推薦采用熱浸鍍鋅、電鍍鋅、磷化等表面處理方式，其中電鍍鋅層厚度≥5μm，熱浸鍍鋅層厚度≥45μm。GB/T 5782 和 GB/T 5783 可采用鍍鋅、鍍鉻、達克羅等多種工藝，以滿足不同的耐腐蝕性和外觀要求。特別是新版 GB/T 5782-2025 增加了熱浸鍍鋅技術要求按 GB/T 5267.3 執行的規定，強化了表面處理的標準化要求。

從質量控制體系來看，GB/T 5782 和 GB/T 5783 建立了更加嚴格的檢驗標準。根據相關標準要求，螺栓檢驗必須遵循國家和行業的權威標準，包括通用標準 GB/T 3098 系列（機械性能）、GB 50205（鋼結構驗收），以及專項標準 JGJ 145（后錨固）、GB/T 3632（高強螺栓連接副）、NB/T 31004（風電螺栓）等。這些標準涵蓋了抗拉強度、屈服強度、延伸率、硬度、尺寸偏差等關鍵指標，確保產品質量的可靠性。

3. 機械制造領域應用分析

3.1 機械制造對螺栓性能的特殊要求

機械制造領域?qū)β菟ㄐ阅苡兄鴺O其嚴格和多樣化的要求，這些要求直接影響著機械設備的性能、可靠性和使用壽命。

首先是精度要求。機械制造中的許多場合對裝配精度要求極高，特別是在機床、發動機、變速箱等精密設備的裝配中，螺栓的尺寸精度直接影響到設備的性能和可靠性。例如，在數控機床的裝配中，導軌的安裝精度要求達到微米級，這就需要使用高精度的 A 級或 B 級螺栓，確保連接的精確性和穩定性。

其次是強度和疲勞性能要求。機械制造中的許多螺栓需要承受復雜的載荷，包括靜載荷、動載荷、沖擊載荷等。特別是在發動機、壓縮機等動力設備中，螺栓需要承受高頻交變載荷，對疲勞性能要求極高。例如，發動機連桿螺栓需要承受周期性的拉伸和壓縮載荷，要求抗拉強度≥1040MPa，屈服強度≥940MPa，并需通過 10?次疲勞試驗。

第三是材料和環境適應性要求。機械制造涉及各種工作環境，包括高溫、低溫、腐蝕、振動等，這就要求螺栓材料具有良好的環境適應性。例如，在化工設備中，螺栓需要具有優異的耐腐蝕性；在高溫環境下工作的螺栓，需要選用耐熱合金鋼，如 35CrMo 等。

3.2 GB5780/5781 在機械制造中的應用場景

GB5780/5781 作為 C 級螺栓，雖然精度相對較低，但在機械制造中仍有其特定的應用場景，主要集中在對精度要求不高但對成本敏感的場合。

在普通機械設備的一般連接中，GB5780/5781 螺栓得到廣泛應用。例如，在農業機械、紡織機械、建筑機械等設備的非關鍵部位連接中，如防護罩固定、蓋板連接、支架固定等，使用 C 級螺栓既能滿足基本的連接需求，又能有效控制成本。這些場合通常承受的載荷較小，對連接精度的要求不高，使用 C 級螺栓是經濟合理的選擇。

在一些需要調節功能的場合，GB5781 全螺紋螺栓具有獨特優勢。例如，在機械調整機構中，如機床的進給機構、壓力機的裝模高度調整機構等，全螺紋設計便于精確調節和定位。這種應用場景下，螺栓主要承受軸向載荷，對剪切強度的要求不高，C 級精度完全能夠滿足需求。

在一些對外觀質量要求不高的場合，GB5780/5781 螺栓也有應用。例如，在設備內部的結構連接、非外露部位的固定等，由于不影響外觀，使用表面相對粗糙的 C 級螺栓是可以接受的。

需要注意的是，在機械制造中使用 GB5780/5781 螺栓時，必須嚴格控制其應用范圍，避免在關鍵部位使用。同時，要特別注意螺栓的材質和性能等級，確保能夠滿足使用要求。

3.3 GB5782/5783 在機械制造中的應用場景

GB5782/5783 作為 A 級或 B 級螺栓，在機械制造中占據著重要地位，特別是在對精度、強度和可靠性要求較高的場合。

在汽車制造領域，GB5782/5783 螺栓得到廣泛應用。汽車發動機的缸體與缸蓋固定必須使用高強度螺栓，通常采用 8.8 級或更高等級的產品。汽車底盤的懸掛系統、發動機支架等關鍵部位，需要承受周期性振動和復雜載荷，應選用強度等級 10.9 以上的螺栓，并配合防松結構。在這些應用中，螺栓的質量直接關系到行車安全，必須使用高精度、高強度的 A 級或 B 級螺栓。

在機床制造領域，GB5782/5783 螺栓是保證機床精度和性能的關鍵元件。機床床身的拼接、主軸箱的安裝、導軌的固定等關鍵部位，都需要使用高精度的 A 級螺栓。某重型機床廠在機床床身拼接中選用 DIN 931 全螺紋螺栓（8.8 級），配合扭矩扳手精確控制預緊力，有效避免了加工時振動導致的松動問題。

在精密機械和儀器儀表制造中，GB5782/5783 螺栓的應用更加廣泛。這些設備通常對裝配精度要求極高，需要使用 A 級螺栓來保證連接的精確性。例如，在坐標鏜床、加工中心、測量儀器等設備中，關鍵部位的連接必須使用高精度螺栓，以確保設備的加工精度和測量精度。

在液壓和氣動系統中，GB5782/5783 螺栓也有重要應用。這些系統中的螺栓通常需要承受高壓和振動，對密封性能要求較高。使用高精度的 A 級或 B 級螺栓，配合適當?shù)拿芊獯胧?，能夠確保系統的可靠性和安全性。

3.4 機械制造場景下的選用建議

基于機械制造領域的特點和要求，在選擇 GB5780/5781 與 GB5782/5783 外六角螺栓時，應遵循以下原則：

載荷特性原則：根據螺栓承受的載荷類型選擇合適的產品。對于靜載荷或小載荷場合，可以考慮使用 GB5780/5781；對于動載荷、沖擊載荷或高載荷場合，必須使用 GB5782/5783，且應選擇相應的高強度等級。具體而言，靜載荷場景優先滿足抗拉、屈服強度要求；動載荷場景必須校核疲勞強度。

精度匹配原則：根據裝配精度要求選擇相應的產品等級。對于精密裝配場合，如機床主軸、軸承座等，必須使用 A 級螺栓；對于一般裝配場合，可以使用 B 級螺栓；對于非關鍵部位的連接，可以使用 C 級螺栓。在實際應用中，要特別注意螺栓精度與被連接件精度的匹配，避免出現 "高精度螺栓配低精度零件" 的浪費情況。

材料環境原則：根據使用環境選擇合適的材料和表面處理。在常溫干燥環境下，可以使用普通碳鋼螺栓；在潮濕環境下，應使用鍍鋅或不銹鋼螺栓；在腐蝕性環境下，必須使用不銹鋼或經過特殊表面處理的螺栓。對于高溫環境，應選用耐熱合金鋼螺栓，并考慮熱膨脹的影響。

成本效益原則：在滿足使用要求的前提下，綜合考慮采購成本、安裝成本和維護成本。雖然 GB5780/5781 的采購成本較低，但在某些場合可能因為精度不夠而增加安裝調試成本和維護成本。因此，要進行全生命周期成本分析，選擇總成本最優的方案。

標準化原則：優先選用標準規格的螺栓，避免使用非標產品。在同一設備中，應盡量減少螺栓規格的種類，便于采購、庫存管理和維護。同時，要注意螺栓與螺母、墊圈等配套件的標準統一，確?；Q性。

4. 建筑領域應用分析

4.1 建筑結構對螺栓性能的特殊要求

建筑領域?qū)β菟ㄐ阅苡兄c機械制造截然不同的要求，這些要求主要體現在承載能力、耐久性和安全性等方面。

建筑結構中的螺栓通常需要承受較大的靜態載荷，包括建筑物自重、風載荷、地震載荷等。特別是在高層建筑、大跨度結構、橋梁等重要工程中，螺栓的承載能力直接關系到結構安全。根據建筑結構設計規范，螺栓的設計承載力需要考慮適當?shù)陌踩禂?shù)，一般要求達到極限承載力的 1.2 倍以上。

耐久性是建筑用螺栓的另一個重要要求。建筑結構的設計使用壽命通常為 50 年或 100 年，這就要求螺栓在整個使用期內保持性能穩定。建筑用螺栓需要經受長期的環境作用，包括溫度變化、濕度變化、酸雨腐蝕、紫外線照射等，因此對材料的耐腐蝕性和抗老化性能要求很高。

抗震性能是現代建筑對螺栓的特殊要求。在地震多發地區，建筑結構需要具備良好的抗震能力。螺栓連接作為結構的關鍵部位，需要滿足 "強節點弱構件" 的設計原則，即節點的承載力要高于構件的承載力，確保在地震作用下結構不會發生脆性破壞。

防火性能也越來越受到重視。在建筑火災中，高溫會顯著降低螺栓的強度，因此對于高層建筑和重要公共建筑，需要選用具有良好防火性能的螺栓，或采取有效的防火保護措施。

4.2 GB5780/5781 在建筑領域的應用場景

GB5780/5781 在建筑領域主要應用于對精度要求不高但對成本敏感的場合，具有經濟實用的特點。

在建筑工地的臨時設施中，GB5780/5781 螺栓得到廣泛應用。例如，臨時腳手架的搭設、安全防護設施的安裝、施工設備的固定等，這些場合對螺栓的精度要求不高，但使用頻率高、用量大，使用 C 級螺栓能夠有效控制成本。由于是臨時使用，對螺栓的耐久性要求也相對較低。

在普通鋼結構建筑中，GB5780/5781 螺栓可用于一些非主要受力構件的連接。例如，檁條與剛架的連接、墻梁與柱的連接、支撐系統的連接等。這些部位通常承受的載荷較小，使用 4.6 級或 4.8 級的 C 級螺栓能夠滿足要求。但需要注意的是，在主要受力構件的連接中，如框架節點、吊車梁系統等，不應使用 C 級螺栓。

在一些對外觀要求不高的建筑部位，GB5780/5781 螺栓也有應用。例如，設備基礎的地腳螺栓、預埋件的固定等，這些部位通常埋設在混凝土中或位于隱蔽位置，使用 C 級螺栓不會影響建筑的整體美觀。

在輕型鋼結構建筑中，GB5781 全螺紋螺栓有其獨特的應用價值。例如，在需要調節檁條高度或位置的場合，全螺紋設計便于精確調整。在一些輕鋼桁架結構中，全螺紋螺栓還可以用于預應力施加，提高結構的整體剛度。

4.3 GB5782/5783 在建筑領域的應用場景

GB5782/5783 在建筑領域的應用更加廣泛和重要，特別是在對安全性和耐久性要求較高的場合。

在高層建筑鋼結構中，GB5782/5783 螺栓是保證結構安全的關鍵元件。高層建筑的框架節點、轉換層、加強層等關鍵部位，必須使用高強度螺栓。根據建筑抗震設計要求，這些螺栓的承載力需要高于構件承載力的 1.2 倍。通常采用 8.8 級或 10.9 級的高強度螺栓，配合相應的施工工藝和質量控制措施，確保連接的可靠性。

在大跨度鋼結構建筑中，如體育場館、展覽館、機場航站樓等，GB5782/5783 螺栓承受著巨大的載荷。這些結構的特點是跨度大、重量重、造型復雜，對螺栓的強度和精度要求極高。例如，某大型體育場館的鋼屋蓋系統使用了大量 M30 以上的高強度螺栓，單個螺栓的預拉力達到數百千牛，必須使用高精度的 A 級或 B 級螺栓。

在橋梁工程中，GB5782/5783 螺栓的應用尤為重要。橋梁結構承受著復雜的動載荷，包括車輛載荷、風載荷、地震載荷等，對螺栓的疲勞性能要求很高。特別是在斜拉橋、懸索橋等大跨度橋梁中，使用的高強度螺栓需要經過嚴格的檢驗和測試，確保能夠承受長期的交變載荷作用。

在建筑幕墻工程中，GB5782/5783 螺栓是連接幕墻與主體結構的重要部件。幕墻螺栓通常暴露在室外環境中，需要具備良好的耐腐蝕性。根據相關規范要求，幕墻用緊固件宜采用不銹鋼材質，如 A2-70（304 不銹鋼）或 A4-70（316 不銹鋼），螺栓公稱直徑不應小于 8mm。在一些重要的幕墻工程中，還需要使用 10.9 級的高強度螺栓，確保在風載荷和地震載荷作用下的安全性。

4.4 建筑領域場景下的選用建議

基于建筑領域的特點和要求，在選擇 GB5780/5781 與 GB5782/5783 外六角螺栓時，應遵循以下原則：

安全等級原則：根據建筑結構的安全等級和重要性選擇合適的螺栓。對于重要建筑和高層建筑，應優先使用 GB5782/5783 的高強度螺栓；對于一般建筑和臨時建筑，可以考慮使用 GB5780/5781。在結構的關鍵部位，如主要受力節點、抗震縫兩側等，必須使用高強度螺栓。

環境適應性原則：根據建筑所處的環境條件選擇合適的材料和表面處理。在沿海地區和腐蝕性環境中，應使用不銹鋼螺栓或經過特殊防腐處理的螺栓；在北方寒冷地區，要考慮螺栓的低溫性能；在高溫環境中，如鍋爐房、廚房等，應選用耐熱螺栓。

耐久性匹配原則：螺栓的使用壽命應與建筑結構的設計使用壽命相匹配。一般建筑的設計使用壽命為 50 年，重要建筑為 100 年，螺栓的耐久性設計應滿足相應要求。對于無法更換或更換成本很高的螺栓，應選用高質量的產品，并采取有效的防腐措施。

施工可行性原則：考慮施工過程中的實際情況，選擇便于施工和質量控制的螺栓。例如，在高空作業或狹小空間內，應選擇重量較輕、安裝方便的螺栓；對于需要施加預拉力的高強度螺栓，要考慮施工設備的能力和施工環境的影響。

規范符合性原則：嚴格按照國家和行業相關規范選擇螺栓。建筑工程必須遵循《鋼結構設計標準》GB50017、《鋼結構高強度螺栓連接技術規程》JGJ82 等規范要求。在抗震設防地區，還需要滿足《建筑抗震設計規范》的相關要求。

5. 綜合選用指南與工程實踐建議

5.1 基于工況條件的選用策略

工況條件是選擇螺栓的首要考慮因素，不同的工況對螺栓的性能要求差異很大。

對于靜載荷工況，主要考慮螺栓的抗拉強度和屈服強度。在這種工況下，螺栓主要承受穩定的拉伸或壓縮載荷，對疲勞性能的要求相對較低。因此，可以根據載荷大小選擇相應強度等級的螺栓，一般情況下，4.8 級螺栓即可滿足大多數靜載荷場合的需求。但需要注意的是，即使在靜載荷工況下，如果螺栓承受的載荷接近其極限強度，也應考慮適當?shù)陌踩禂?shù)，一般取 1.5-2.0。

對于動載荷工況，情況要復雜得多。動載荷包括周期性載荷、振動載荷、沖擊載荷等，這些載荷會使螺栓產生疲勞應力，導致疲勞失效。研究表明，絕大多數緊固件斷裂屬于疲勞失效，而非靜載破壞。因此，在動載荷工況下，必須選擇疲勞性能好的高強度螺栓，如 8.8 級、10.9 級或更高等級的產品。同時，還要采取適當?shù)姆浪纱胧缡褂梅浪陕菽?、彈簧墊圈、螺紋膠等，防止螺栓在振動過程中松動。

對于高溫工況，螺栓材料的選擇至關重要。高溫會降低材料的強度和彈性模量，同時會產生熱應力和熱變形。因此，在高溫環境下工作的螺栓，應選用耐熱合金鋼，如 35CrMo、42CrMo 等，并考慮熱膨脹的影響。對于溫度超過 300℃的場合，還需要考慮材料的蠕變性能，選擇抗蠕變性能好的材料。

對于腐蝕工況，應根據腐蝕介質的性質選擇合適的材料。在一般的大氣環境中，可以使用鍍鋅螺栓；在潮濕環境中，應使用不銹鋼螺栓或經過特殊防腐處理的螺栓；在強腐蝕性環境中，如化工車間、海洋環境等，必須使用不銹鋼螺栓，如 316L 不銹鋼，其耐鹽霧性能可達 1000 小時以上。

5.2 基于設計要求的選用策略

設計要求是選擇螺栓的技術依據，包括強度要求、精度要求、可靠性要求等多個方面。

在強度設計方面，應根據螺栓承受的載荷類型和大小進行計算。當螺栓承受軸向拉力時，應按抗拉強度進行設計；當螺栓承受橫向剪切力時，應按抗剪強度進行設計；當螺栓同時承受拉力和剪力時，應按第四強度理論進行復合強度計算。在實際設計中，還需要考慮載荷的不確定性、材料性能的離散性等因素，適當提高安全系數。

在精度設計方面，應根據被連接件的精度要求選擇相應等級的螺栓。對于有配合要求的場合，如軸承座的固定、齒輪箱的安裝等，應使用 A 級或 B 級螺栓，確保配合精度；對于一般連接場合，可以使用 B 級或 C 級螺栓。在選擇螺栓精度等級時，還要考慮加工成本和裝配效率的平衡。

在可靠性設計方面，應根據使用要求確定螺栓的可靠度。對于關鍵部位的螺栓，如飛機起落架、壓力容器等，要求極高的可靠性，應選擇質量等級高的產品，并進行 100% 檢驗；對于一般用途的螺栓，可以采用抽樣檢驗的方式。同時，還要考慮螺栓的失效模式和后果，對于失效后果嚴重的場合，應采取冗余設計或其他保護措施。

在結構設計方面，應考慮螺栓的布置方式和數量。合理的螺栓布置可以使載荷分布更加均勻，提高連接的可靠性。一般來說，螺栓應均勻分布在被連接件的接合面上，避免出現偏心載荷。對于承受彎矩的連接，應將螺栓布置在遠離中性軸的位置，以提高連接的抗彎能力。

5.3 機械制造領域選用決策樹

為了幫助機械制造領域的工程師更科學地選擇螺栓，下面提供一個基于不同工況和設計要求的決策樹框架：

第一步：確定載荷類型

? 靜載荷 → 進入第二步

? 動載荷 / 振動載荷 → 選擇 GB5782/5783，強度等級≥8.8 級，考慮防松措施

? 沖擊載荷 → 選擇 GB5782/5783，強度等級≥10.9 級，配合防松結構

第二步：確定精度要求

? 精密裝配（如機床主軸、軸承）→ 選擇 GB5782/5783，A 級精度

? 一般裝配（如齒輪箱、電機）→ 選擇 GB5782/5783，B 級精度

? 非關鍵連接（如防護罩、蓋板）→ 選擇 GB5780/5781，C 級精度

第三步：確定環境條件

? 常溫干燥環境 → 普通碳鋼螺栓

? 潮濕環境 → 鍍鋅螺栓或不銹鋼螺栓

? 腐蝕性環境 → 不銹鋼螺栓（316L 等）

? 高溫環境（>300℃）→ 耐熱合金鋼螺栓

第四步：確定強度等級

? 低載荷（<10kN）→ 4.8 級或 5.6 級

? 中等載荷（10-50kN）→ 8.8 級

? 高載荷（>50kN）→ 10.9 級或 12.9 級

第五步：確定螺紋型式

? 需要調節或全長連接 → GB5781/5783 全螺紋

? 一般連接 → GB5780/5782 半螺紋

第六步：成本效益分析

在滿足上述要求的前提下，進行成本效益分析，選擇總成本最優的方案。

5.4 建筑領域選用決策樹

建筑領域的螺栓選擇有其特殊性，下面提供一個專門針對建筑領域的決策樹框架：

第一步：確定建筑類型和安全等級

? 重要建筑（如醫院、學校）→ 安全等級一級，選擇 GB5782/5783

? 一般建筑（如住宅、辦公樓）→ 安全等級二級，可選擇 GB5782/5783 或 GB5780/5781

? 臨時建筑 → 安全等級三級，可選擇 GB5780/5781

第二步：確定結構部位重要性

? 主要受力節點（如框架節點）→ 必須使用 GB5782/5783，強度等級≥8.8 級

? 次要受力構件（如檁條、墻梁）→ 可使用 GB5780/5781

? 臨時支撐 → 可使用 GB5780/5781

第三步：確定環境條件

? 室內干燥環境 → 普通碳鋼螺栓

? 室外潮濕環境 → 鍍鋅螺栓

? 沿?；蚋g性環境 → 不銹鋼螺栓

? 高溫環境（如鍋爐房）→ 耐熱螺栓

第四步：確定抗震要求

? 抗震設防烈度≥8 度 → 必須使用 GB5782/5783，強度等級≥10.9 級

? 抗震設防烈度 6-7 度 → 使用 GB5782/5783，強度等級≥8.8 級

? 非抗震設防 → 可根據具體情況選擇

第五步：確定耐久性要求

? 設計壽命 100 年 → 選擇高質量產品，加強防腐措施

? 設計壽命 50 年 → 常規質量產品

? 臨時使用 → 普通產品

第六步：規范符合性檢查

對照相關建筑規范，確保所選螺栓符合規范要求。

5.5 特殊工況下的選用建議

除了上述一般情況外，還有一些特殊工況需要特別考慮：

超高強度要求工況：在一些特殊場合，如航空航天、軍工等領域，需要使用超高強度螺栓。12.9 級螺栓的抗拉強度可達 1220MPa，適用于航空發動機、賽車底盤等要求特別高的地方。但需要注意的是，超高強度螺栓對材料、熱處理、表面處理等要求極高，價格昂貴，且對氫脆敏感，使用時需要特別小心。

超低溫度工況：在極低溫環境下，如液氮儲存設備、深冷裝置等，螺栓材料的選擇至關重要。一般的碳鋼在低溫下會變脆，因此應選擇低溫韌性好的材料，如 304 不銹鋼、316 不銹鋼等。研究表明，某些不銹鋼在液氮溫度（-196℃）下仍具有良好的韌性。

大規格螺栓工況：隨著建筑和機械產品的大型化，對大規格螺栓的需求越來越多。新版 GB/T 1231-2024 將螺栓規格擴展到 M36，主要用于橋梁主塔和巨型桁架等復雜工程。大規格螺栓的制造和檢驗都有特殊要求，需要使用特殊的設備和工藝，成本較高。

防松要求特別高的工況：在一些振動特別劇烈或安全要求極高的場合，如鐵路機車、工程機械等，普通的防松措施可能不夠可靠。這時可以考慮使用特殊的防松技術，如施必牢螺紋、自鎖螺母、鋼絲鎖緊等。同時，應選擇表面處理良好、螺紋精度高的螺栓，以提高防松效果。

需要絕緣的工況：在電氣設備中，有時需要螺栓具有絕緣性能。這時應選擇表面絕緣處理的螺栓，或使用絕緣套管。絕緣處理可以采用涂覆絕緣漆、套絕緣套管等方式，但要注意絕緣層不能影響螺栓的強度和導電性。

6. 結論與展望

6.1 主要結論總結

通過對 GB5780/5781 與 GB5782/5783 外六角螺栓標準的全面對比分析，可以得出以下主要結論：

標準體系的完整性和科學性：中國外六角螺栓標準體系經過多年發展，已經形成了以 GB5780/5781（C 級）和 GB5782/5783（A 級 / B 級）為核心的完整體系。這四個標準按照產品等級和螺紋型式進行分類，既滿足了不同應用場景的需求，也體現了標準體系的科學性。特別是最新版本的 GB5782-2025 和 GB5783-2025，在性能等級、表面處理等方面進行了重要更新，使其更加符合國際標準和市場需求。

技術參數的顯著差異：GB5780/5781 與 GB5782/5783 在多個技術參數上存在顯著差異。在產品等級方面，C 級產品精度較低但成本便宜，A 級 / B 級產品精度高但成本高；在性能等級方面，C 級產品只有 4.6 和 4.8 級，而 A 級 / B 級產品涵蓋了從 4.8 到 12.9 的多個等級；在材料方面，A 級 / B 級產品不僅包括碳鋼，還包括不銹鋼等多種材料；在制造工藝方面，C 級產品采用簡單的輥壓工藝，而 A 級 / B 級產品需要精密加工。

應用場景的明確分工：通過分析可以看出，這兩類螺栓在機械制造和建筑領域各有其適用場景。GB5780/5781 主要應用于對精度要求不高、成本敏感的場合，如普通機械的非關鍵連接、建筑臨時設施等；GB5782/5783 則廣泛應用于對精度、強度、可靠性要求較高的場合，如汽車制造、機床制造、高層建筑、大跨度結構等。

選用原則的系統化：基于大量的工程實踐，可以總結出一套系統化的選用原則。在機械制造領域，應重點考慮載荷特性、精度要求、材料環境和成本效益；在建筑領域，應重點考慮安全等級、環境適應性、耐久性要求和規范符合性。通過建立決策樹框架，可以幫助工程師更科學地選擇螺栓。

6.2 未來發展趨勢展望

展望未來，外六角螺栓標準和技術將朝著以下幾個方向發展：

標準國際化程度不斷提高：隨著全球化進程的加快，中國緊固件標準與國際標準的接軌程度將越來越高。GB5780/5781 正在進行的修訂將全面采用 ISO 4016:2022 和 ISO 4018:2022 國際標準，這將進一步提高中國標準的國際化水平，促進國際貿易和技術交流。

新材料和新工藝的應用：隨著材料科學的發展，高強度合金鋼、不銹鋼、鈦合金等新材料將在外六角螺栓中得到更廣泛的應用。同時，表面處理技術也在不斷創新，達克羅、鋅鋁涂層、納米涂層等環保型表面處理工藝將逐步替代傳統工藝，產品耐腐蝕性能將提高 5-10 倍。預計到 2030 年，無鉻化表面處理率將超過 85%，耐鹽霧性能普遍突破 1200 小時。

智能制造技術的融入：智能制造技術在外六角螺栓生產中的應用將日益廣泛。數字孿生技術通過建立虛擬生產線模型，能夠在數字空間中進行工藝驗證和優化，使新產品開發周期縮短 30-40%。AI 驅動的智能鍛造技術通過精確控溫（溫差控制在 ±10℃以內），能夠大幅降低成型載荷，延長模具壽命。

綠色制造和可持續發展：環保要求的不斷提高將推動外六角螺栓向綠色制造方向發展。無鉻鈍化、微弧氧化、DLC 類金剛石涂層等環保工藝將得到推廣應用。同時，全生命周期成本分析將成為產品設計和選擇的重要考慮因素，企業將更加注重產品的耐久性和可回收性。

標準化與個性化的平衡：未來的外六角螺栓標準將在保持標準化的同時，更好地滿足個性化需求。通過模塊化設計和參數化配置，可以在標準框架內提供更多的選擇，滿足不同行業、不同應用場景的特殊需求。

6.3 對相關行業的建議

基于以上分析，對機械制造和建筑行業提出以下建議：

加強標準宣貫和培訓：建議行業協會和標準化機構加強對 GB5780/5781 與 GB5782/5783 標準的宣貫和培訓，提高工程技術人員對標準的理解和掌握程度。特別是對新版標準的變化內容，應及時組織學習和交流，確保標準的正確實施。

建立科學的選用體系：建議企業建立基于工況條件、設計要求、成本效益的科學選用體系。通過制定企業內部的選用指南和決策流程，提高螺栓選用的科學性和合理性，避免因選用不當造成的質量問題或成本浪費。

重視質量控制和檢驗：建議企業加強對螺栓質量的控制和檢驗，特別是對關鍵部位使用的螺栓，應建立嚴格的檢驗制度。除了常規的尺寸和力學性能檢驗外，還應根據使用要求增加特殊項目的檢驗，如疲勞性能、耐腐蝕性能等。

加強供應商管理：建議企業建立合格供應商體系，選擇具有良好信譽和質量保證能力的供應商。在采購合同中，應明確產品的技術要求、檢驗標準、質量保證期限等內容，確保采購產品符合要求。

推動技術創新和升級：建議企業積極采用新技術、新材料、新工藝，推動產品和技術的升級。特別是在高強度、高可靠性、長壽命等方面，應加強研發投入，提高產品的技術含量和附加值。

總之，GB5780/5781 與 GB5782/5783 外六角螺栓標準的正確理解和合理選用，對于保證產品質量、提高經濟效益具有重要意義。通過深入了解標準差異，掌握選用原則，建立科學體系，相關行業必將在激烈的市場競爭中獲得更大的優勢。
